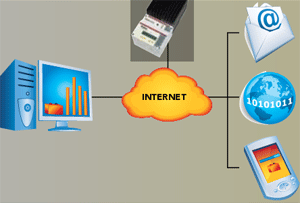

Kraftig og meget effektiv (99%) MPPT laderegulator fra Morningstar, leveres uten display, men er klar for datatilkobling via ethernet og kan på denne måten overvåkes over nettverk / internett i en vanlig nettleser. Kan også kobles til PC via seriell kabel (RS232). MS View programvaren kan lastes ned gratis hos produsenten, og man kan derfor få avlest ladeverdier, spenninger og andre data via denne programvaren.

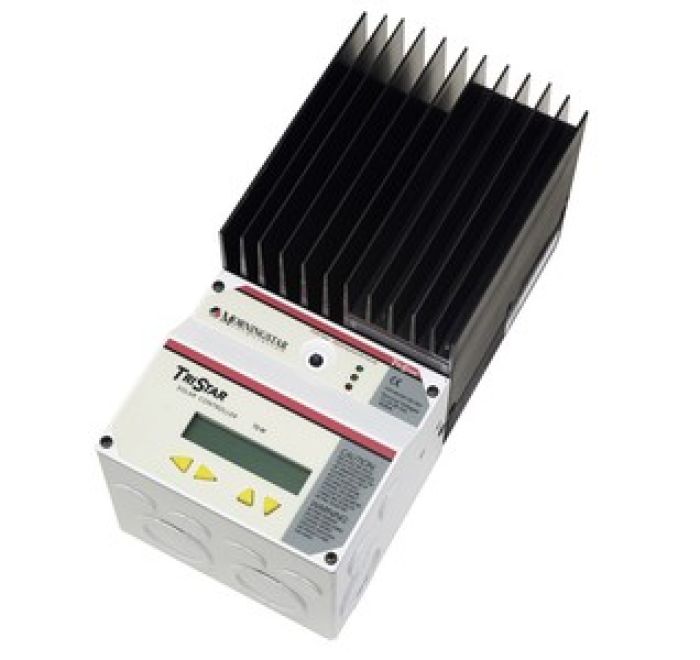

Det finnes to typer display til enheten som er ekstrautstyr, TriStar Meter-2 (TS-M-2) som festes rett på enheten og TriStar Remote Meter-2 (TS-RM-2) som er et eksternt display. Disse ligger som tilhørende produkter nederst på siden.
Mer info hos produsentens egne sider: https://www.morningstarcorp.com/products/tristar-mppt/
Hva er en MPPT laderegulator?
Når man kopler et solcellepanel til en batteribank via en normal laderegulator må solcellepanelene produsere strøm med en spenning som er tilpasset batteriene. I et 12V system vil det si 10,5V - 14,5V alt etter ladetilstanden til batteriene. Et solcellepanel på 120W har typisk en strømproduksjon på inntil 7A, ved 10,5V batterispenning blir dette 73,5Watt lading (10,5V x 7A = 73,5W). Den mest effektive spenningen for et solcellepanel er imidlertid typisk rundt 17,15V, hvor det kan gi en lading på 120W (17,15V x 7A = 120W).
Det en MPPT laderegulator gjør er med jevne mellomrom å måle den optimale ladespenningen fra solcellepanelene og la solcellepanelene levere strøm i denne spenningen. MPPT laderegulatoren transformerer så ned denne strømmen til en spenning som er ideell å lade batteriene med. Dermed kan spenningen som kommer inn fra solcellepanelene til laderegulatoren ligge på 17,15V og spenningen som går ut fra laderegulatoren til batteriene ligge på f.eks. 14,1V.
Man ser raskt at en MPPT laderegulator skiller seg fra en vanlig laderegulator. Den er betydelig tyngre og større for å få plass til omformeren som skal transformere ned spenningen.
Solcelleregulator, detaljer
- Maks solcellepanel: 800W (12V), 1600W (24V), 3200W (48V)
- Systemspenning: 12V - 48V (batteribank)
- Min. spenning: 8V
- Maks spenning: 72V
- Maks innspenning: 150V (solcelle)**
- Maks strøm: 60A
- Maks strømforbruk: 2,7W
- Strømforbruk display: 7,5 mA (ekstrautstyr)
- Maks ledningstykkelse: 35mm2
- Kapsling: Innendørs (amerikansk type 1 / IP20)
- Beskyttende belegg på interne kretskort
- Beskyttet mot polaritetsfeil, overstrøm og kortslutning
- ISO 9001 sertifisert
- Engelsk brukermanual
- Materiale: Metall
- Temperaturområde: -40ºC til 45ºC
- Størrelse: 29,1(h) x 13(b) x 14,2(d) cm
- Vekt: 4,2 Kg
** Ved lavere temperaturer enn 25°C øker spenningen fra solcellepanelene. Det må legges inn en sikkerhetsmargin på MINST 15% ved kalkulering av spenning og valg av laderegulator.
Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
