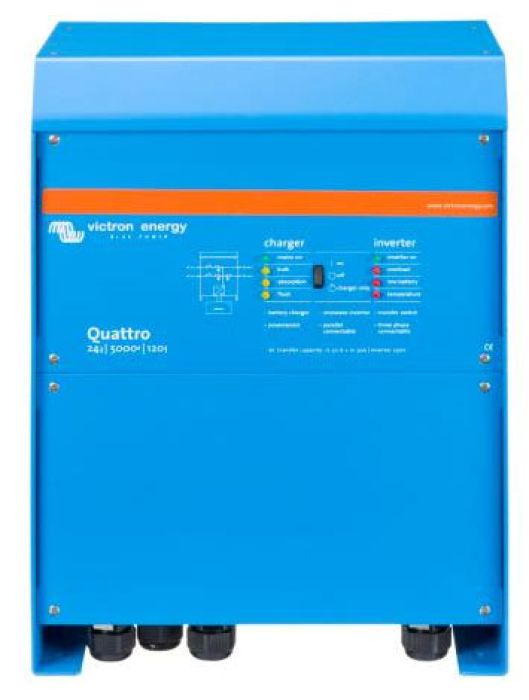

Quattro 24/5000/120-100/100 er en høykvalitets kombinert lader og inverter i Quattro-serien (to 230V inn- og utganger) fra Victron til bruk i båt, hytte og caravan.
Quattro - dobbelt sett med innganger og utganger på 230V
Enheter fra Quattroserien har 2 sett med innganger og utganger. Inngangene er tilrettelagt slik at man feks kan være tilkoblet både landstrøm og aggregat samtidig. Enheten vil automatisk hente strøm fra den inngangen som er aktiv. Utgangene fungerer ved at den ene alltid gir strøm, enten fra 230V inngangene eller inverterdel, mens den andre utgangen kun gir strøm dersom minst en av inngangene er aktivert.
PowerControl - begrensing av trekk fra aggregat/nett
Dersom man har begrenset kapasitet på aggregatet eller strømforsyningen fra nettet, kan man ved hjelp av Victron sitt Victron Digital Multi Control 200/200A GX justere maksimalbelastningen fra aggregatet, ved at man setter ned ladestrømmen til batteribanken.
PowerAssist - få høyere makseffekt enn aggregat/nett kan levere alene
Dersom man har behov for mere effekt eller startstrøm enn aggregat eller strømforsyning kan levere, gir PowerAssist muligheten for samarbeid mellom inverterdel og strømforsyning. På denne måten økes den totale effekten og når effektbehovet blir lavere, går enheten automatisk over til å lade batteriene igjen.
Nærmest ubegrenset kapasitet
Inntil 6 enheter kan koples sammen i parallell for en høyere kapasitet. F.eks. kan 6 stk 24/5000/120 enheter koples sammen til 25kW / 30kVA forbruk og 720A ladekapasitet.
Tre-fase mulighet
I tillegg til at man kan parallellkople enheter for større kapasitet, er det også mulig å kople sammen 3 like enheter for tre-fase strøm. Dette kan også kombineres med parallellkobling, slik at totalt 18 enheter kan samarbeide. (3 x 6 enheter)
Innstilling
Enkle innstillinger gjøres ved hjelp av "DIP"-brytere på selve enheten. Her kan man sette noen ladeparametere, velge riktig batteritype og slå på parallell eller tre-fase drift. Enheten kan også settes opp med av/på fjernstyring ved hjelp av en 3-veis bryter eller ved bruk av Victron Digital Multi Control. For totalt kontroll over innstillinger anbefalles det at enheten kobles opp mot en PC.
Victron Color Control GX (CCGX)
Alle Victron kombienheter er kompatible med Color Control GX som gir en oversiktlig grafisk fremstilling av ditt Victron system. Victron Color Control GX gir kontrollmulighet gjennom et intuitivt grafisk menysystem, og presenterer data på en fin og oversiktlig måte. Alt som trengs for å koble CCGX til enheten er en standard RJ45 UTP kabel. Denne kabelen finnes som tilhørende produkt nederst på siden.
Tilkopling til PC
Inverteren kan koples til en PC for å justere svært mange parametere. Man kan endre nivå for utkopling ved lav batterispenning, nivå for innkopling og programmerbar relèutgang for styring av feks aggregat. Man kan også styre enheten på samme måte som kontrollpanelet og lese av nyttige verdier ang strømforbruk o.l. Alt man trenger er en standard RJ45 UTP kabel, Victron MK3-USB Interface og programvare som lastes ned gratis fra www.victronenergy.com
Tekniske spesifikasjoner
- Victron art.nr.: QUA245021010
- Effekt ved kontinuerlig belastning ved 25°C: 5000 (VA)
- Effekt ved kontinuerlig belastning ved 25°C: 4500 Watt
- Effekt ved kontinuerlig belastning ved 40°C: 4000 Watt
- Maksimalbelastning (startstrøm): 10000 Watt
- Egetforbruk ved ingen last: 25 Watt
- Egetforbruk ved søkemodus: 5 W
- Virkningsgrad: 94%
- Batteriladingsstrøm: 120A
- Utspenning: 220Volt AC
- Maks 230V gjennomgang: 2x100A
- Sinus: Ekte sinus (ikke firkantpuls eller "modifisert sinus" som i billigere omformere)
- Frekvens: 50Hz
- Innspenning fra batteri: 19V - 33Volt DC
- Led indikerer status
- Vekt: 30 Kg
- Dimensjon: 444x328x240mm
- Brukermanual på engelsk
Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
