Top Charge

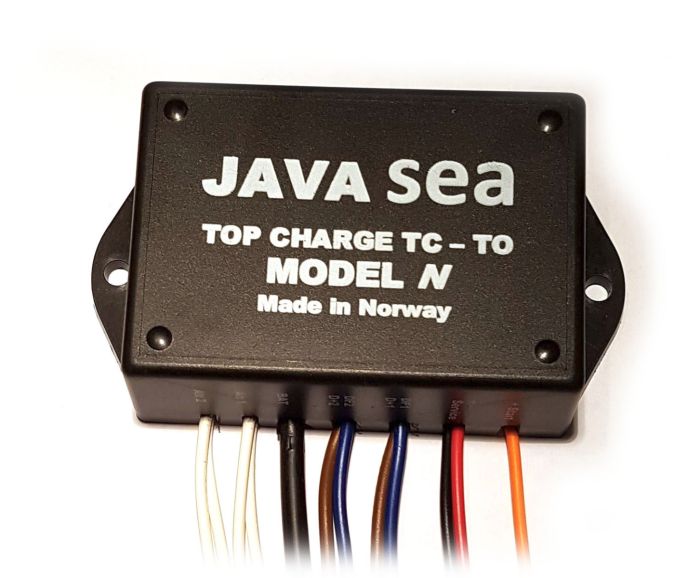

Laderegulatoren TOP CHARGE TC-TO N er laget for å sikre optimal lading av batteriene dine, enten de sitter i båt eller bil.
I tillegg til bedre ytelse, vil TC-TO N også sørge for at batteriene kan få forlenget levetid.
TC-TO N kan regulere lading fra to dynamoer med samme spenning.
Ved tilkobling vil TC-TO N automatisk sjekke om anlegget er 12V eller 24V, og justere ladespenningen etter dette, til normalt 14,2V alternativt 28,4V.
TC-TO N kobles til + / – på forbruksbatteri(ene) og til D+ / DF på dynamo, etter at den interne regulatoren i dynamo er frakoblet. En ekstra orange + ledning fra TC-TO N kobles til et av startbatteriene for å overvåke at ladespenningen på startbatteriene ikke blir for høy, for eksempel ved bruk av eldre skilledioder som gir høye spenningsfall.

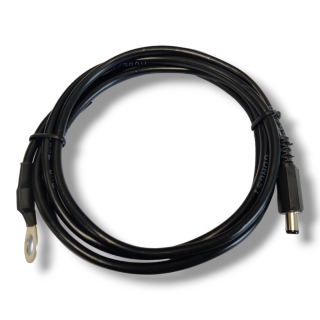

Den ene temperatursensoren festes til batteriets pol for at ladespenningen skal kunne reguleres automatisk med temperaturen i batteriet. De to andre festes til dynamoenes B+ utgang. Dette for å kunne justere ladespenningen for å unngå overbelastning av dynamoene.
Spesialversjon som avviker fra standard på følgende områder:
- startspenning på 14,7V er deaktivert
- ladespenning er redusert til 14,2V
- floatspenning er redusert til 13,6V
Ladespenningene er redusert, slik at batteriene ikke skal bli overladet når andre ladekilder, slik som solcelle eller landstrøm også lader batteribanken.
Ladeforløp:
Ved oppstart kontrollers spenningen på forbruksbatteriene.
Spenningen målt ved oppstart er avgjørende for hvor lenge TC-TO N lader med 14,2V (28,4V) før ladespenningen reduseres til 13,6V (27,2V), men minimum ladetid på 14,2V (28,4V) er 1 time.
Etter 5 timers lading, reduseres ladespenningen uansett ned til 13,6V (27,2V).
TO-funksjonen på dynamo(ene):
Ladespenningsreduksjon ved høye dynamotemperaturer vil skje etter følgende tabell:
Opp til 85°C – 14,2V (28,4V)
86 - 88°C – 14,0V (28,0V)
89 - 90°C – 13,7V (27,4V)
91 - 95°C – 13,4V (26,8V)
Over 96°C – 13,2V (26,4V)
TO-funksjonen på batteri(ene):
Ladespenningen skal være 14,2V (28,4V) ved +20°C.
Spenningen reguleres innenfor et vindu, fra -20°C til +60°C, med 0,2V (0,4V)/10°C.
Batteriene kan bli skadet ved lading over 45°C og ladespenningen senkes til 13,2V (26,4V).
TEKNISKE SPESIFIKASJONER:
- Størrelse B x H x L : 64 x 28 x 89mm
- Spenning fra dynamo(er) : 12V eller 24V. TC-TO N finner automatisk ladesystemets spenning
- Ladespenning til batteri : 14,2V (28,4V) / ved 20°C
- 13,6V (27,2V) ved fulle batterier eller etter 5 timer
- Temperatursensor, batteri : Regulerer ladespenning med 0,2V (0,4V)/10°C (maksimum ladespenning 14,2V)
- Temperatursensor, dynamoer : Overvåker intern temperatur i dynamoene
- Kabel 2×0,5mm2
- Kabeldimensjoner DF/D+ til dynamo : Minimum 1,5mm2
Mer informasjon hos produsent: www.javasea.no
