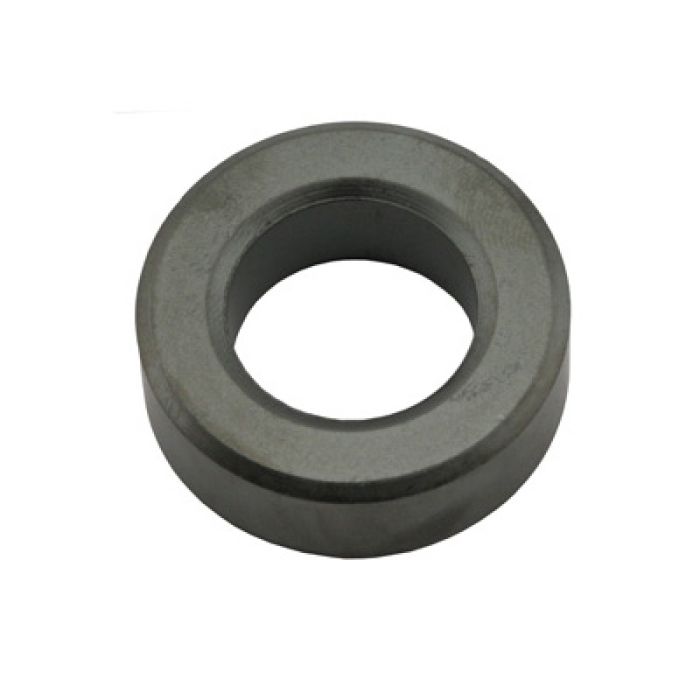

Stor ferritt i NiZn som fungerer som et EMI filter. Bruksområde er m.a. demping av radiostøy. NiZn er godt tilpasset for frekvenser over 1 MHz og passer derfor godt til å fjerne forstyrrelser i DAB og FM-båndet.
Det finnes flere muligheter ved bruk av disse ringene, den mest vanlige er et såkalt "common mode" filter som lages ved å føre både pluss og minus gjennom samme ring, og gjerne flere ganger for større effekt. (se bilde til høyre). Man plasserer filteret så nærme støykilden som mulig, og forhindrer derfor utståling av forstyrrende signaler ut gjennom tilkoblede ledninger.
En annen måte å benytte seg av ringen er å kun vikle en leder rundt (f.eks. kun pluss). Ved bruk av denne type filter må man være klar over at ringen kan bli varm, ettersom det vil genereres en strøm inne i ringen.
Har man derfor problemer med feks forstyrrende radiostøy fra feks en MPPT regulator, bruker man en eller flere ringer helt inntill regulatoren både på kabel til batteri og til solcellepanel. Flere ringer og konfigurasjoner kan kombineres for økt effekt.
- Ytre diameter: 36mm
- Indre diameter: 23mm
- Høyde: 15mm
- Type: NiZn
