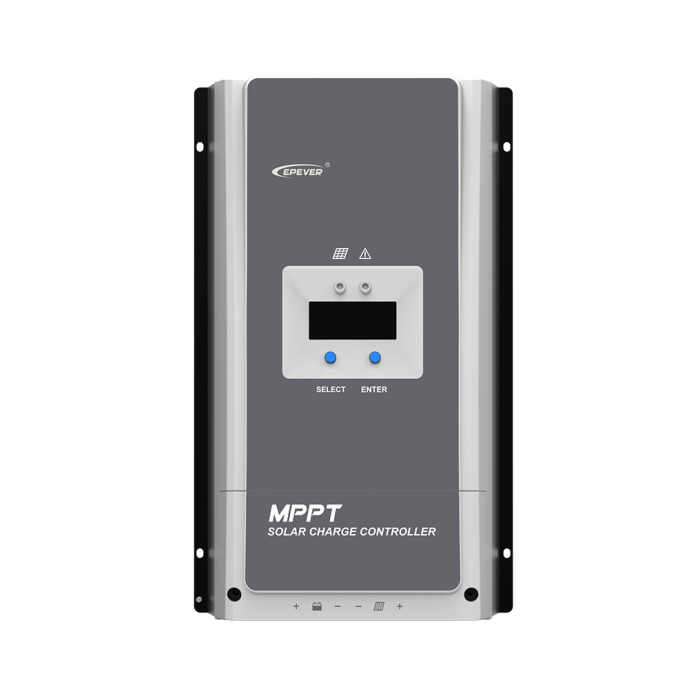

Effektiv og robust MPPT regulator fra EP Solar, modell 8420AN, som virkelig gir mye for pengene. MPPT regulatorere henter inntil 30% mer energi ut av solcellepanelene dine.
Laderegulatoren er utstyrt med innebygget display for avlesing av status. Det er også mulig å kople til PC og eksternt display.
Innebygget display
Regulatoren sitt innebygde display gir følgende informasjon:
- Spenning i volt fra solcellepanel
- Lading fra solcellepanel i ampere
- Samlet lading fra solcellepanel i kWh
- Batterispenning
- Lading til batteri
- Batteritemperatur (krever sensor)
- Forbruk i ampere (viser 0, siden regulatoren ikke har egen forbrukskurs)
- Samlet forbruk i kWh (viser 0, siden regulatoren ikke har egen forbrukskurs)
- Status og feilmeldinger
Eksternt display - ikke nødvendig, men kjekt
Laderegulatoren kan brukes både med og uten eksternt display. Ideelt dersom regulator er installert i bod, men du også ønsker å kunne lese av status inne i feks. stuen.
Hva er en MPPT laderegulator?
Når man kopler et solcellepanel til en batteribank via en normal laderegulator må solcellepanelene produsere strøm med en spenning som er tilpasset batteriene. I et 12V system vil det si 10,5V - 14,5V alt etter ladetilstanden til batteriene. Et solcellepanel på 120W har typisk en strømproduksjon på inntil 7A, ved 10,5V batterispenning blir dette 73,5Watt lading (10,5V x 7A = 73,5W). Den mest effektive spenningen for et solcellepanel er imidlertid typisk rundt 17,15V, hvor det kan gi en lading på 120W (17,15V x 7A = 120W).
Det en MPPT regulator gjør er med jevne mellomrom å måle den optimale ladespenningen fra solcellepanelene og la solcellepanelene levere strøm i denne spenningen. MPPT laderegulatoren transformerer så ned denne strømmen til en spenning som er ideell å lade batteriene med. Dermed kan spenningen som kommer inn fra solcellepanelene til laderegulatoren ligge på 17,15V og spenningen som går ut fra laderegulatoren til batteriene ligge på f.eks. 14,1V.
Man ser raskt at en MPPT regulator skiller seg fra en vanlig laderegulator. Den er betydelig tyngre og større for å få plass til omformeren som skal transformere ned spenningen.
Styr solcelleregulatoren via din Smarttelefon
I stedet for å kople til eksternt display, kan laderegulatoren koples opp til en Android Smart telefon via Bluetooth. Ved å kople til EP Solar Bluetooth Smart dongle og installere tilhørende APP, kan man lese verdier og gjøre innstillinger på regulatoren. APPen gir rask og enkel oversikt over innstillingene i laderegulatoren, historiske data og data om lading, forbruk og batteri. EP Solar Bluetooth dongle nedenfor i relaterte produkter.
Flere forbrukskurser
Laderegulatoren har reléstyring for tilkopling til forbruk. Se tilhørende produkter for relé som kan styres. Relét kan så settes til å styre sikringsskap eller strømfordelingsblokk Strømfordelingsblokk for 6 flatstiftsikringer, 202-06U med tilhørende flatstiftsikringer eller Ferdigkoplet sikringsskap med automatsikringer. Begge gjør samme jobben.

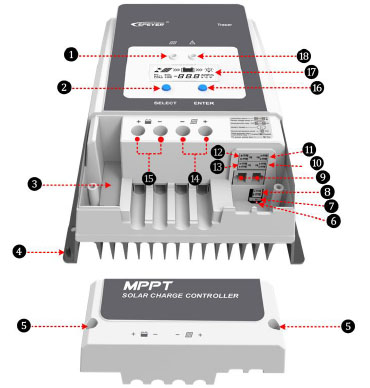

Skjulte terminaler
Regulatoren har en rekke tilkoblingsmuligheter. Disse er skjult under et deksel, for et ryddig design.
- Ladeindikator
- Velg knapp
- Sikring
- Jording
- Deksel skruer
- Alarm, feil polaritet solceller
- Bryter for aktivering av aggregat relé
- Tilkobling for ekstern temperatursensor (må kjøpes separat)
- RS485 porter (1stk er reservert parallellkobling, kun ett display, WIFI eller Bluetooth dongle kan tilkoples samtidig)
- Releutgang for aggregat (NC rele), kan også brukes til å styre ikke prioritert forbruk
- Tilkobling for batterispenningssensor
- Reléutgang for styring av forbruk
- Reléutgang for aggregat (NO relé)
- Tilkobling for solcelle
- Tilkobling for batteri
- Enter knapp
- Display
- LED for feilmelding
Tekniske data
- Maks solcellepanel: 1000W ved 12V batterioppsett, 2000W ved 24V batterioppsett, 4000W ved 48V batterioppsett
- Maks ladestrøm: 80A
- Anbefalt sikring til batteri: 150A
- Maks innspenning: 180V** (inntil 200V ved laveste driftstemperatur)
- Maks forbruksstrøm: 0A (reléstyring)
- Mulighet for reléstyring av prioritert og ikke prioritert forbruk
- Maks ledningstykkelse: 35mm2
- Standbyforbruk: mindre enn 60mA ved 24V batterioppsett
- Automatisk innstilling til batteritype: 12/24/36/48V
- For GEL/AGM, Åpne, Lukkede blysyrebatterier og Egendefinerte innstillinger
- Kapsling: IP20
- Effektiv flerstegs-lading tilpasset etter batterienes stand
- Inntil 98,5% effektiv omforming
- Optimalisert med 99,5% effektiv sporing av MPPT punkt
- Temperaturkompensasjon (krever ekstern temp. sensor)
- Overladingsvern
- Utladingsvern
- Batterivakt
- Reléstyring av aggregat
- Ultrarask MPPT tracking
- Søker gjennom flere MPPT punkt for å finne det optimale
- Automatisk begrensing av ladestrømmen ved større effekt enn merkeeffekt
- Inntil 8 enheter kan parallellkobles
- Hovedbryter til å slå av/på alt forbruk (via relé)
- Temperaturområde: -25°C - +45°C
- Temperaturområde, god lesbarhet display: 0°C - +70°C
- Anbefalt batterisikring: 150A
- Dimensjon: ca 394x240x134mm
- Brukermanual på engelsk, kan lastes ned her
- Vekt: ca 6,1kg
** Ved lavere temperaturer enn 25°C øker spenningen fra solcellepanelene. Det må legges inn en sikkerhetsmargin på MINST 15% ved kalkulering av spenning og valg av laderegulator.
Dersom produktet skal brukes i en fast innstallasjon med spenning over 48 volt eller 200VA, kan det kun installeres av en registrert installasjonsvirksomhet.
